iki veya üç anahtarlı (düğme) bir lamba devresi

iki veya üç anahtarlı (düğme) bir lamba devresi

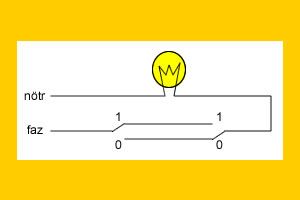

İki anahtarlı (düğme) bir lamba devresi

Evimin iki duvarına birer anahtar (düğme) koymak istiyorum. Hangisine basarsam basayım lamba o anki halini değiştirsin istiyorum. Yani, açıksa kapansın, kapalıysa açılsın.

Nasıl yapabiliriz?

Çözüm:

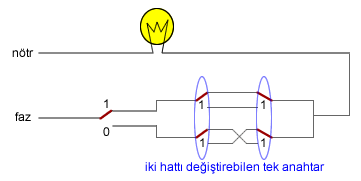

Üç anahtarlı (düğme) bir lamba devresi

Peki ya üç anahtarlı açma kapama devresi hazırlayabilir miyiz? Bu sefer işimiz gerçekten çok zor. Normal özelliklerdeki anahtarlarla gerçeklenemiyor. Ancak, her değişiminde iki farklı hattı değiştirebilen anahtarlar kullanarak yapabiliyoruz (aynı anda ikisi de 1 veya ikisi de 0 olabilir).

Çözüm:

X Y Z -> Lamba
--------------------
0 0 0 -> 0
0 0 1 -> 1
0 1 0 -> 1
0 1 1 -> 0
1 0 0 -> 1
1 0 1 -> 0
1 1 0 -> 0
1 1 1 -> 1

X ile başlıyorsa Y'Z' veya YZ
X' ile başlıyorsa YZ' veya Y'Z
